標準価格 107,800円（税込） | |||||||||||||||||||||
| 商品コード：BDS17A | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
 |
 |
 |
 |
||||||||||||||||||||
| BELL DESIGN R16とR17の処理速度比較 | |||||||||||||||||||||||
| ハードウエアスペック OS：Windows11 CPU：インテルCOREi5 メモリ：4GB SSD：512GB | |||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
| BELL DESIGN/Lite R17の主な自動処理 | |||||||||||||||||||||||
 縮尺率混在図面を自動変換 |
|||||||||||||||||||||||
図形の表示位置はそのままで、データ変換 |
|||||||||||||||||||||||
| 自動寸法記入 |
交叉図形を切取り |
||||||||||||||||||||||
図形を囲むだけで寸法線を記入 |
図形を囲むだけで交叉図形を切取り |
||||||||||||||||||||||
| 線・円弧伸縮 |
線・円・円弧切取り／分割 |
||||||||||||||||||||||
図形を囲むだけで線・円弧を伸縮 |
図形を選択するだけで線・円・円弧を切取り／分割伸縮 |
||||||||||||||||||||||
| 複数のファイルを一括処理 |
|||||||||||||||||||||||
| ・図面用紙サイズ／縮尺率の異なる複数の図面を一括印刷 ・複数のDXFファイルを一括インポート変換 ・複数のDXFファイルを一括エクスポート変換 |
|||||||||||||||||||||||
| 座標値データから自動作図 |
|||||||||||||||||||||||
座標値データを読み込み図形作図 |
|||||||||||||||||||||||
| 長さ・角度によるパラメ編集（図形変形） |
|||||||||||||||||||||||
寸法値を変更して図形を自動変形 |
|||||||||||||||||||||||
| 図形パターン登録・読込 |
|||||||||||||||||||||||
| 図形を囲むだけで、図形パターンを登録 登録した複数のファイルを組合わせて読み込み図形を自動作図  |
|||||||||||||||||||||||
| パラメ部品登録・配置 |
|||||||||||||||||||||||

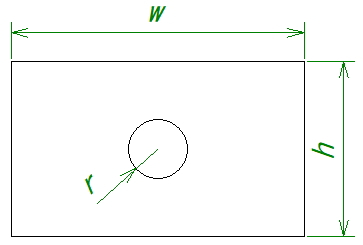

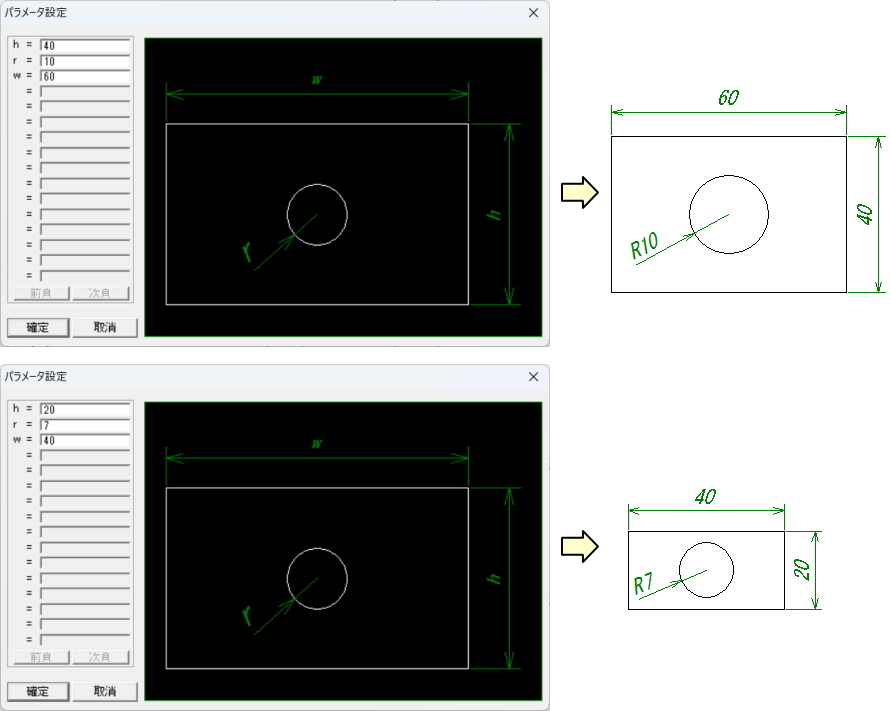

| 変数を設定して部品を登録 変数に数値を指定して部品を配置  |
|||||||||||||||||||||||
| BELL DESIGN/Std R17の特長 | |||||||||||||||||||||||
| 長さ・角度パラメ編集で交差・T字図形に対応 |
|||||||||||||||||||||||
離れた図形・交差図形・T字図形に対し、角度を指定して図形を自動変形 |
|||||||||||||||||||||||
| SXFデータインポート・エクスポートでペイントデータに対応 |
|||||||||||||||||||||||
SXF（SFC／P21）データのインポート・エクスポートで、ペイント（塗りつぶし）データに対応 |
|||||||||||||||||||||||
| 接線を移動して図形を変形 |
|||||||||||||||||||||||
 |
|||||||||||||||||||||||
| 日本語の分かりやすい操作 |
|||||||||||||||||||||||
| アイコンからショートカットしてコマンドを実行できます。 操作手順のメッセージに従って、直感的に操作できます。 |
|||||||||||||||||||||||
| 優れたデータ互換 |
|||||||||||||||||||||||
 |
CADデータ：DWG/DXF、SXF(P21/SFC)、JWWの入出力ができます。 PDFデータ：PDFファイルの入力・出力ができます。 画像データ：BMP/JPEG/TIFF/PNG/ICOの入力ができます。BMP出力ができます。 |
||||||||||||||||||||||
| スケッチ図作成 |
|||||||||||||||||||||||
| フリーハンドでスケッチ図を作図できます。 タブレットＰＣで使用する場合、指やタッチペンでスケッチ図を作図できます。  |
|||||||||||||||||||||||
| 簡単操作で図形作図 |
|||||||||||||||||||||||
 |
線・円・楕円・曲線・多角形・接線・接円、ハッチング・ペイントなどを様々な作図方法で作図できます。 1行・複数行・横書き・縦書き・矢印線付き・下線付き・バルーン付きなど文字や番号を記入できます。 長さ・半径・直径・累進・対称・弧長・面取り・角度など図面に必要な寸法線を記入できます。 部品の登録・配置ができます。 |
||||||||||||||||||||||
| きめ細かい図形編集 |
|||||||||||||||||||||||
 |
斜めの領域で図形を選択できます。 テキストデータの図面データ入出力変換できます。 図形の移動・コピーで最後に移動・コピーした図形を選択対象にできます。 串刺し・要素選択でつながり図形を伸縮し、同時に線上の部品・注記を移動できます。 回転・反転・配列・倍率など様々な方法で図形をコピー・移動できます。 図形の伸縮・面取り・角取り、分割・合成できます。 文字の修正、フォント・大きさ変更、引き出し線付き文字の伸縮移動など、様々な文字の編集ができます。。 記入した寸法線の寸法値の移動・公差（リミット）の追加・寸法線の追加挿入など様々な寸法線の編集ができます。 |
||||||||||||||||||||||
| 使いやすくするメニューカスタマイズ |
|||||||||||||||||||||||

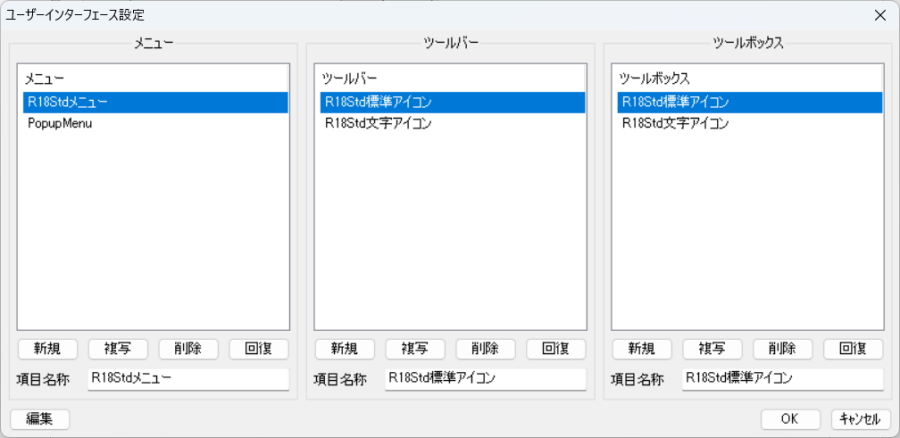

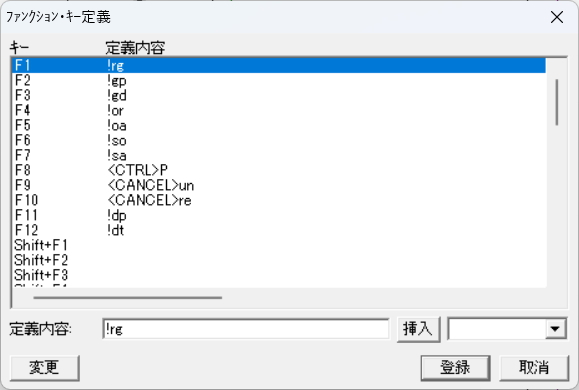

| メニュー・ツールバー・ツールボックス・キーボードコマンド割付などお客様にあわせたカスタマイズができます。 線種・ハッチングパターンなどのユーザカスタマイズすることができます。 |
|||||||||||||||||||||||
| 製品サポート | |||||||||||||||||||||||
| 新規ご購入後3ヶ月は、無償で問い合わせを行えます。 | |||||||||||||||||||||||
| ●年間保守サポート | |||||||||||||||||||||||
| ・初年度 22,000円（税込） 2年目以降 11,000円（税込） | |||||||||||||||||||||||
| ●プログラミングサポート | |||||||||||||||||||||||
| ・初年度 49,500円（税込） 2年目以降 24,750円（税込） | |||||||||||||||||||||||
| ■年間保守サポート内容 | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| 動作環境 | |||||||||||||||||||||||
| 対応OS | Windows11 Windows10（32bit/64bit） | ||||||||||||||||||||||
| CPU | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
| メモリ | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
| ハードディスク容量 | インストール時 500MB以上 | ||||||||||||||||||||||
| モニター解像度 | 1024×769以上（推奨 1280×1024以上） | ||||||||||||||||||||||
| 出力装置 | 各OS対応のドライバを有するプリンタ・プロッタ | ||||||||||||||||||||||
| ネットワーク | インストール時／アンインストール時／初回起動時に、インターネット接続が必要です | ||||||||||||||||||||||
| その他 | マウス、CD-ROM／DVDドライブ（インストールに必要です） | ||||||||||||||||||||||
| オプションCAD | Ｂ．Ｄ．機械設計＋ R17 B.D.建築電気＋ R17 B.D.給排水＋ R17 B.D.本管＋ R17 B.D.レイアウト＋ R17 B.D.介護住宅改修＋
R17の動作には、以下の汎用CADのいずれかが必要です。
|
||||||||||||||||||||||
| 上記の仕様・動作環境は予告なく変更される場合があります。 | |||||||||||||||||||||||
