標準価格 74,800円（税込） | |||||||||||||||||||||
| 商品コード：BDH17A | |||||||||||||||||||||||
 |
|||||||||||||||||||||||
| 買ったその日からすぐ使える | ダウンロード販売開始 | ||||||||||||||||||||||
| こんな方に
|
|
||||||||||||||||||||||
| 全国管工事業協同組合連合会（全管連）の賛助会員です。 | |||||||||||||||||||||||
| ※B.D.本管+ R17はオプションソフトです。動作には、下記いずれかの汎用CADが必要です。 | |||||||||||||||||||||||
| BELL DESIGN/Lite R17 BELL DESIGN/Std R17 BELL DESIGN/Pro R17 | |||||||||||||||||||||||
 |
 |
 |
 |
||||||||||||||||||||
| BELL DESIGN R16とR17の処理速度比較 | |||||||||||||||||||||||
| ハードウエアスペック OS：Windows11 CPU：インテルCOREi5 メモリ：4GB SSD：512GB | |||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||
| B.D.本管＋ R17の主な自動作図 | |||||||||||||||||||||||

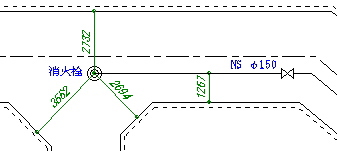

 複数団注記を自動記入 |
|||||||||||||||||||||||
選択した部品に複数団で引出注記を自動記入 |
|||||||||||||||||||||||

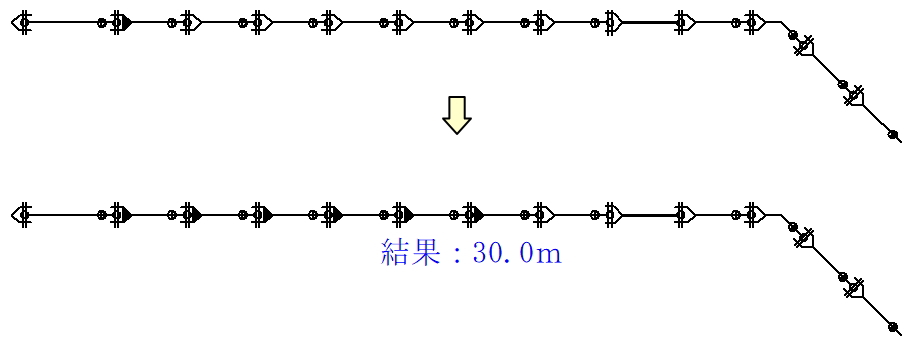

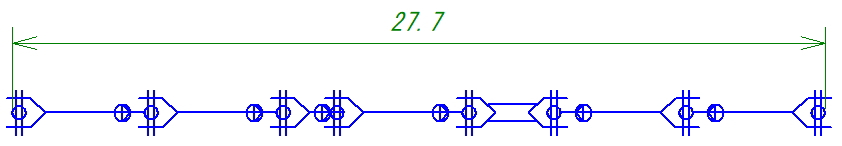

| 総延長距離・区間距離自動計算 |
|||||||||||||||||||||||
領域で囲むだけで、総延長距離・区間距離を自動計算 |
|||||||||||||||||||||||

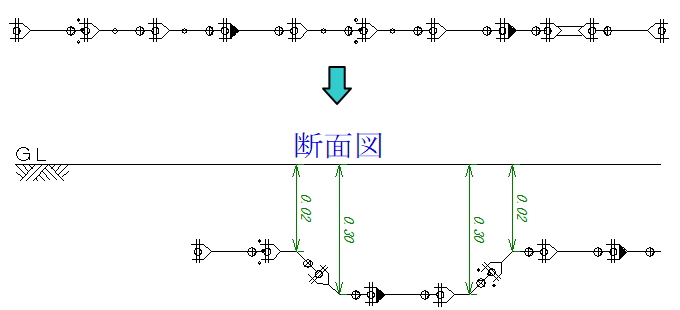

| 管割断面図自動作図 |
|||||||||||||||||||||||
領域で囲むだけで、管割断面図を自動作図。ライナ、特殊押輪を自動配置 |
|||||||||||||||||||||||

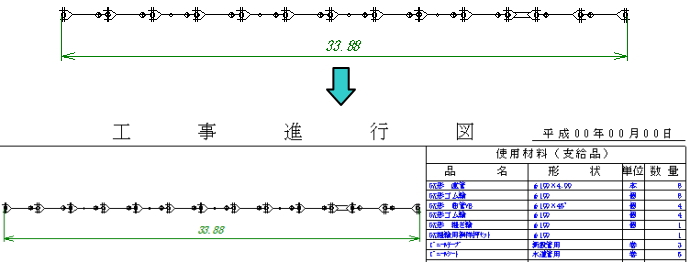

| 日報自動作図 |
|||||||||||||||||||||||
領域で囲むだけで、日報を自動作図 |
|||||||||||||||||||||||

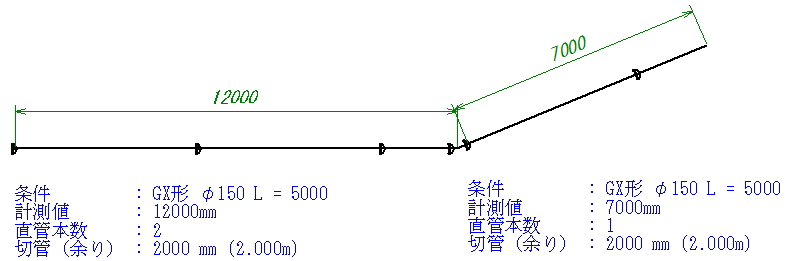

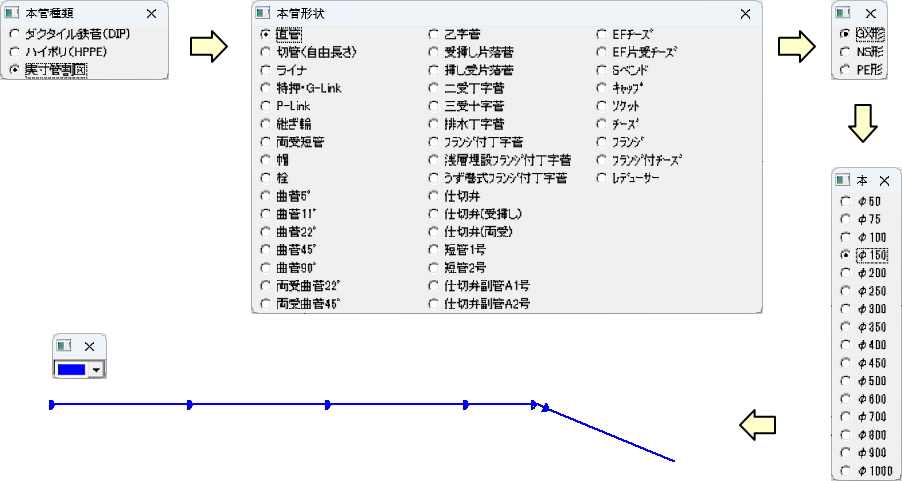

| ３点間実寸部品自動配置 |
|||||||||||||||||||||||
３点を指定するだけで実寸管部品を自動配置し、直管の本数・切管の長さを表示 |
|||||||||||||||||||||||
| 実寸管割図を管割図に自動変換作図 |
|||||||||||||||||||||||
実寸管割図を囲むだけで、管割図に変換し自動作図 |
|||||||||||||||||||||||
| 平面埋没管自動作図 |
|||||||||||||||||||||||
道路からの距離を指定するだけで埋没管を自動作図 |
|||||||||||||||||||||||
| 横断図・管路マウント自動作図 |
|||||||||||||||||||||||
平面道路を選択するだけで、横断図・管路マウントを自動作図 |
|||||||||||||||||||||||
| 掘削図自動作図 |
|||||||||||||||||||||||
掘削長さを指定するだけで、掘削平面図・断面図を自動作図 |
|||||||||||||||||||||||

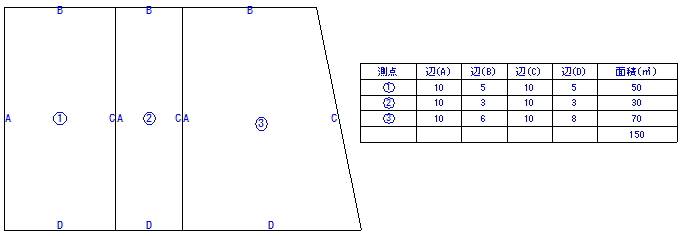

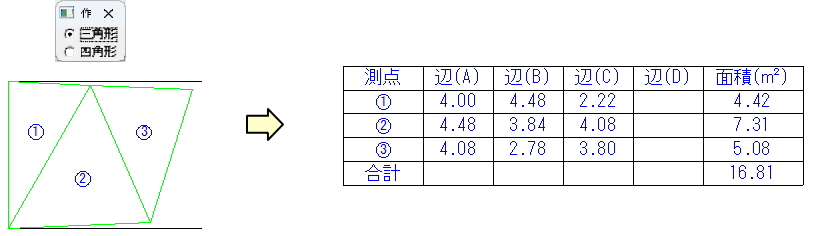

| ヘロンによる面積表自動作図 |
|||||||||||||||||||||||
辺の長さを指定するだけで、ヘロン面積表を自動作図 |
|||||||||||||||||||||||
| トラバース座標自動変換作図 |
|||||||||||||||||||||||
測量したトラバース座標ファイルを読み込み自動作図 |
|||||||||||||||||||||||

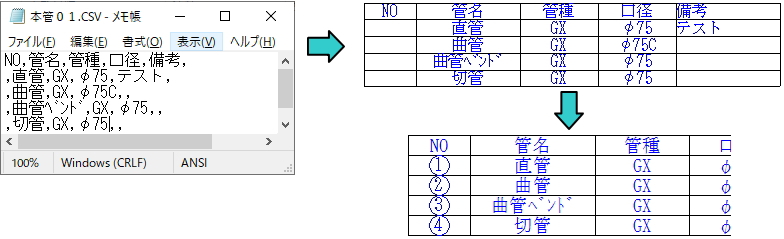

| 凡例表自動作成 |
|||||||||||||||||||||||
凡例表の書式を列ごとに定義 CSVファイルを定義した書式で自動作成。番号の文字は自動的にカウントアップして記入  |
|||||||||||||||||||||||
| B.D.本管＋ R17の特長 | |||||||||||||||||||||||
| データベースのメンテナンス |
|||||||||||||||||||||||
データベースに登録している内容を、各シンボル・項目ごとに設定を変更できます。 |
|||||||||||||||||||||||
| 簡単操作で地形図・管路図作成 |
|||||||||||||||||||||||
 |
道路・平面管路・構造物などの配置を簡単操作で作成できます。 | ||||||||||||||||||||||
| 水道下水本管の管路図／縦断図作成 |
|||||||||||||||||||||||
 |
水道・下水本管の管路図を作成できます。 管路図から縦断図を自動作成できます。 |
||||||||||||||||||||||

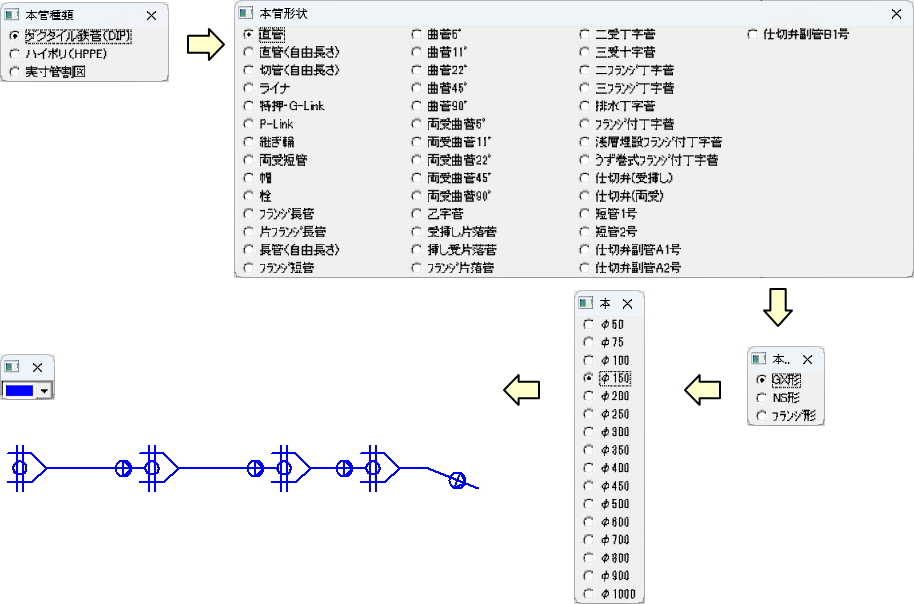

| 簡単操作で管割図作成 |
|||||||||||||||||||||||
 |
5.625度・11.25度・22.5度・45度の角度で本管部品を配置できます。 | ||||||||||||||||||||||
| 本管部品の数量自動集計 |
|||||||||||||||||||||||
 |
管割図から本管部品の数量を自動集計し、CSV形式で保存できます。 | ||||||||||||||||||||||
| 道路使用許可図を素早く作成 |
|||||||||||||||||||||||
| ダンプカー、トラック、油圧ショベル、誘導員、工事用看板などの部品を標準装備しています。 | |||||||||||||||||||||||

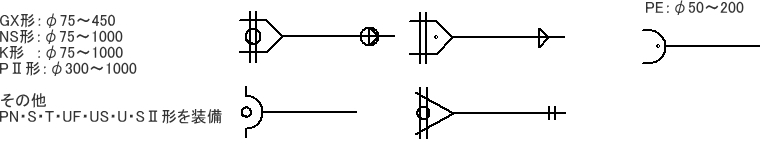

| 各本管部品標準装備 |
|||||||||||||||||||||||
| 日本ダクタイル鉄管協会準拠、塩化ビニル管・継手協会準拠、配水用ポリエチレンパイプシステム協会準拠の本管部品を標準装備しています。 | |||||||||||||||||||||||
| 市町村対応部品 |
|||||||||||||||||||||||
| 東京都／神奈川県横浜市／宮城県仙台市対応部品を用意しています。ご要望があれば各市町村対応部品を作成します。 | |||||||||||||||||||||||
| 製品サポート | |||||||||||||||||||||||
| 新規ご購入後3ヶ月は、無償で問い合わせを行えます。 | |||||||||||||||||||||||
| ●年間保守サポート | |||||||||||||||||||||||
| ・初年度 22,000円（税込） 2年目以降 11,000円（税込） | |||||||||||||||||||||||
| ●プログラミングサポート | |||||||||||||||||||||||
| ・初年度 49,500円（税込） 2年目以降 24,750円（税込） | |||||||||||||||||||||||
| ■年間保守サポート内容 | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| 動作環境 | |||||||||||||||||||||||
| 対応OS | Windows11 Windows10（32bit/64bit） | ||||||||||||||||||||||
| CPU | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
| メモリ | 上記OSの最小システム要件を満たしていること | ||||||||||||||||||||||
| ハードディスク容量 | インストール時 500MB以上 | ||||||||||||||||||||||
| モニター解像度 | 1024×769以上（推奨 1280×1024以上） | ||||||||||||||||||||||
| 出力装置 | 各OS対応のドライバを有するプリンタ・プロッタ | ||||||||||||||||||||||
| ネットワーク | インストール時／アンインストール時／初回起動時に、インターネット接続が必要です | ||||||||||||||||||||||
| その他 | マウス／CD-ROM・DVDドライブ（パッケージ版のみインストールに必要です） | ||||||||||||||||||||||
| オプションCAD | Ｂ．Ｄ．機械設計＋ R17 B.D.建築電気＋ R17 B.D.給排水＋ R17 B.D.本管＋ R17 B.D.レイアウト＋ R17 B.D.介護住宅改修＋
R17の動作には、以下の汎用CADのいずれかが必要です。
|
||||||||||||||||||||||
| 上記の仕様・動作環境は予告なく変更される場合があります。 | |||||||||||||||||||||||
